Datos del producto:
Pago y Envío Términos:
|
nombre: | La sola vuelta Gap arrolla la primavera de la onda | Tamaño: | 5mm-1000m m |
---|---|---|---|
Número de modelo: | LR | Utilizado para: | cojinete |
Materiales: | Acero del acero inoxidable o de carbono | Archivo: | Más de 3000 tipos |
Resaltar: | Primavera de las olas anidadas,Muelle de onda de acero inoxidable |
SST Berílio Cobre / Cable de música de giro único Gap bobina de resorte de onda de trabajo sólido Dibujo
Descripción:
Los muelles de onda de giro único se utilizan para varias aplicaciones, principalmente diseñados para desviación corta y fuerzas de bajo a medio.
Los extremos libres de un muelle ondulado con tipo de hueco están permitidos para que el diámetro exterior del muelle crezca durante la compresión, lo que, si se limita en un orificio, impide la unión de muelles ondulados estampados comparables,Este diseño ha mejorado drásticamente la resistencia a la fatiga y la vida útilAsí se reducen los costes de manera efectiva.

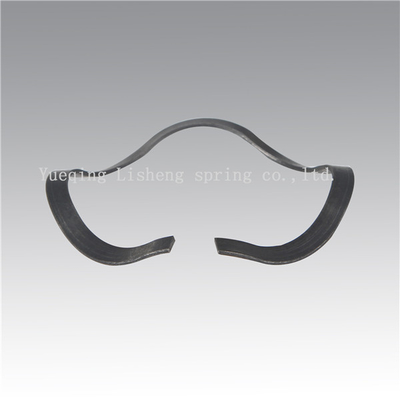

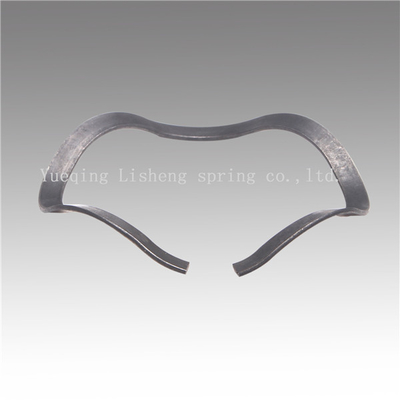

El tipo de brecha: Como su nombre indica, hay una pequeña brecha en la circunferencia de la onda.
Pasos de procesamiento
Diseño →Dibujo→Flat del alambre → Mecanizado CNC → Tratamiento térmico → Superficie → Finalización → Inspección de calidad → Envasado
Ventaja competitiva primaria
Tenemos más de 10 años de experiencia profesional como fabricantes de muelles de onda, anillos de retención en espiral, anillo de retención de sección constante, anillos de sello laminar.
Hacemos el producto como sus muestras o su diseño completamente
Tenemos un fuerte equipo de investigación y desarrollo para resolver el problema del producto
Hay muchos proveedores de materias primas alrededor de nuestra fábrica
Suministramos productos de alta calidad para muchas empresas de renombre mundial.
Nuestra fábrica obtuvo el certificado ISO 9001 y TS16949
Se pueden aceptar pedidos de prueba pequeños, muestra gratuita está disponible
Nuestro precio es razonable y mantener la mejor calidad para cada cliente
El material
Acero al carbono ((SWC), 65Mn, acero de rodillo en frío, acero inoxidable ((SUS), cobre de berilio, cobre de fósforo, latón, alambre de música, alambre de piano ((SWP), 60Si2Mn, 55CrSi, Ect.
Las mediciones de resorte de onda:
Especificación:
Número de la parte |
Trabaja |
Diámetro del eje |
Carga |
Altura de trabajo (pulgadas) |
Altura libre (pulgadas) |
Número de olas |
El grosor |
Pared radial (pulgadas) |
Velocidad de las aguas de resorte ((pulgada/lb) |
Se aplicará el método de evaluación de la calidad. | 3.25 | 2.82 | 54 | 0.109 | 0.2 | 4 | 0.03 | 0.188 | 593 |
Se aplicará el procedimiento siguiente: | 3.375 | 2.94 | 56 | 0.109 | 0.22 | 4 | 0.03 | 0.188 | 505 |
Se aplicará el procedimiento siguiente: | 3.5 | 3.07 | 58 | 0.109 | 0.26 | 4 | 0.03 | 0.188 | 384 |
Se aplicará el procedimiento siguiente: | 3.625 | 3.19 | 60 | 0.109 | 0.27 | 4 | 0.03 | 0.188 | 373 |
Se aplicará el método de evaluación de la calidad. | 3.75 | 3.32 | 62 | 0.109 | 0.28 | 4 | 0.03 | 0.188 | 363 |
Se aplicará el procedimiento siguiente: | 3.875 | 3.44 | 64 | 0.109 | 0.31 | 4 | 0.03 | 0.188 | 318 |
Se aplicará el procedimiento siguiente: | 4 | 3.57 | 66 | 0.109 | 0.2 | 5 | 0.03 | 0.188 | 725 |
Se aplicará el procedimiento siguiente: | 4.125 | 3.69 | 67 | 0.109 | 0.2 | 5 | 0.03 | 0.188 | 736 |
Se aplicará el método de evaluación de la calidad. | 4.25 | 3.82 | 69 | 0.109 | 0.24 | 5 | 0.03 | 0.188 | 527 |
Se aplicará el procedimiento siguiente: | 4.375 | 3.94 | 70 | 0.109 | 0.21 | 5 | 0.03 | 0.188 | 693 |
Se aplicará el procedimiento siguiente: | 4.5 | 4.07 | 72 | 0.109 | 0.28 | 5 | 0.03 | 0.188 | 421 |
Se aplicará el procedimiento siguiente: | 4.625 | 4.19 | 73 | 0.125 | 0.27 | 5 | 0.03 | 0.188 | 503 |
Se aplicará el método de evaluación de la calidad. | 4.75 | 4.32 | 75 | 0.125 | 0.32 | 5 | 0.03 | 0.188 | 385 |
Se aplicará el procedimiento siguiente: | 4.875 | 4.44 | 76 | 0.125 | 0.32 | 5 | 0.03 | 0.188 | 390 |
Se aplicará el procedimiento siguiente: | 5 | 4.57 | 78 | 0.125 | 0.35 | 5 | 0.03 | 0.188 | 347 |
Se aplicará el método de ensayo. | 5.125 | 4.69 | 80 | 0.125 | 0.35 | 5 | 0.03 | 0.188 | 356 |
Se aplicará el método de ensayo. | 5.25 | 4.82 | 82 | 0.125 | 0.36 | 5 | 0.03 | 0.188 | 349 |
Se aplicará el procedimiento siguiente: | 5.375 | 4.94 | 84 | 0.125 | 0.44 | 5 | 0.03 | 0.188 | 267 |
Se aplicará el procedimiento de ensayo. | 5.5 | 5.07 | 86 | 0.125 | 0.28 | 6 | 0.03 | 0.188 | 555 |
Se aplicará el procedimiento siguiente: | 5.625 | 5.19 | 88 | 0.125 | 0.29 | 6 | 0.03 | 0.188 | 533 |
Se aplicará el método de ensayo. | 5.75 | 5.32 | 90 | 0.125 | 0.34 | 6 | 0.03 | 0.188 | 419 |
Se aplicará el procedimiento siguiente: | 5.875 | 5.44 | 92 | 0.125 | 0.34 | 6 | 0.03 | 0.188 | 428 |
Se aplicará el procedimiento siguiente: | 6 | 5.57 | 94 | 0.125 | 0.34 | 6 | 0.03 | 0.188 | 437 |
Se aplicará el procedimiento siguiente: | 6.125 | 5.69 | 96 | 0.125 | 0.28 | 7 | 0.03 | 0.188 | 619 |
Se aplicará el método de evaluación de la calidad. | 6.25 | 5.82 | 98 | 0.125 | 0.28 | 7 | 0.03 | 0.188 | 632 |
Se aplicará el procedimiento siguiente: | 6.375 | 5.94 | 100 | 0.125 | 0.3 | 7 | 0.03 | 0.188 | 571 |
Se aplicará el procedimiento siguiente: | 6.5 | 6.07 | 102 | 0.125 | 0.3 | 7 | 0.03 | 0.188 | 583 |
Se aplicará el método de ensayo. | 6.75 | 6.32 | 104 | 0.125 | 0.3 | 7 | 0.03 | 0.188 | 594 |
Se aplicará el procedimiento siguiente: | 7 | 6.48 | 106 | 0.156 | 0.32 | 7 | 0.03 | 0.233 | 646 |
Se aplicará el método de evaluación de la calidad. | 7.25 | 6.73 | 108 | 0.156 | 0.33 | 7 | 0.03 | 0.233 | 621 |
Se aplicará el procedimiento de ensayo de la norma de calidad. | 7.5 | 6.98 | 110 | 0.156 | 0.36 | 7 | 0.03 | 0.233 | 539 |
Se aplicará el método de ensayo. | 7.75 | 7.23 | 114 | 0.156 | 0.38 | 7 | 0.03 | 0.233 | 509 |
